防雷接地模块安装要求

防雷接地模块安装要求

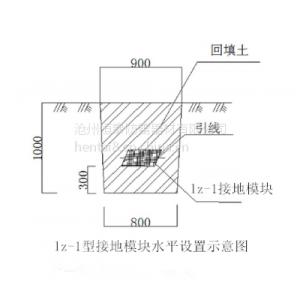

1、接地体顶面埋置深度应符合设计要求,当没有规定时,应不低于0.6m,角钢和钢管的接地应垂直布置。除接地体外,接地引线的垂直部分和接地装置的焊接部位应进行防腐处理;在防腐处理前,表面必须生锈,并将焊接处的残余焊剂去除。
2、垂直接地体之间的间距不应小于长度的两倍,水平接地体的间距应满足设计要求。当没有设计要求时,不应小于5m。

3、除环接地外,接地体的接地位置应在建筑物3m外,如果距离小于3米,则应在接地装置上铺设50-90m厚的沥青层。沥青层的宽度应超过接地装置的2米。
4、当接地装置由多个接地装置组成时,应根据设计要求设置易于分离的隔离卡。
5、自然接地体与人工接地体之间的连接应具有易分离的断卡,断卡应采取保护措施。

6、根据设计要求、材料规格、加工规范、常用材料钢管和角钢切割,长度不应小于2.5m。如果钢管用于打孔人,钢管应加工成int型。根据土壤质量确定一定的形状。当它满足软土时,它可以被切割成倾斜的形状。为了避免在冲孔时施加在管道上的不均匀力,也可以加工成扁平尖的形状。当土壤很硬时,尖端可以被加工成圆锥形状。如果选用角钢,应使用不小于40mm×40mm×4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成锐利的形状。
7、在接地体之间铺设扁钢:铺设前应平整扁钢,然后将扁钢放在沟中,扁钢和接地体依次用电(气)焊焊接。扁钢应并排放置,不能平放,侧向放置时阻力较小。扁钢与钢管之间的连接位置与接地体约100mm。焊接时,应平整扁钢,焊接后应清除涂层,沥青应刷涂防腐处理,接地线应带入所需位置,留有足够的连接长度供使用。
