青岛防雷接地模块的安装与敷设方法

  防雷 接地模块的安装与敷设方法分析

  (1)建筑基础地基结构:按设计要求铺设底层钢筋,进行土方施工。只有经过检验和确认后,才能支撑模具或浇筑混凝土;

    2人工接地体:按设计要求位置开挖沟槽,经检查确认,才能打入接地极和敷设地下接地干线;

  (3) 接地模块:按设计要求位置开挖模块坑,并将地下接地干线引到模块上,经检查确认,才能互相焊接;

    4装置隐蔽:检查验收合格,才能覆土回填定位放线1按设计规定防雷装置接地体的位置进行放线。沿着接地体的线路,挖掘接地体的沟槽,以突破接地体,铺设接地干线。因为地层表面层容易受冻,冻土层会使接地电阻增大,且地表层易扰动被挖,以至损坏接地装置,所以接地装置应埋置与地表层以下,接地体还应埋设在土层电阻率较低和人们3技术及安全交底记录交底内容:不常到达的地方。(水平接地体局部埋置深度不应小于 1m,并应局部包以绝缘物(50~80mm 厚的沥青层)。)水平接地体的加工制作:一般使用-40mm×40mm×4mm的镀锌扁钢人工接地体的安装1垂直接地体的安装:将接地体放在沟的中心线上,用大锤将接地体打入地下,顶部距地面不小于0.6m,间距不小于5m.接地杆和接地体保持垂直,再将镀锌扁钢伸直入沟槽,然后用电焊依次焊接扁钢和接地体。扁钢应侧放而不可平放,扁钢与钢管连接的位置距接地体顶端100mm,焊接时将扁钢拉直,焊好后清除药皮,刷沥青漆做防腐处理,并将接地线引出至需要的位置,留有足够的连接高度,以待使用。

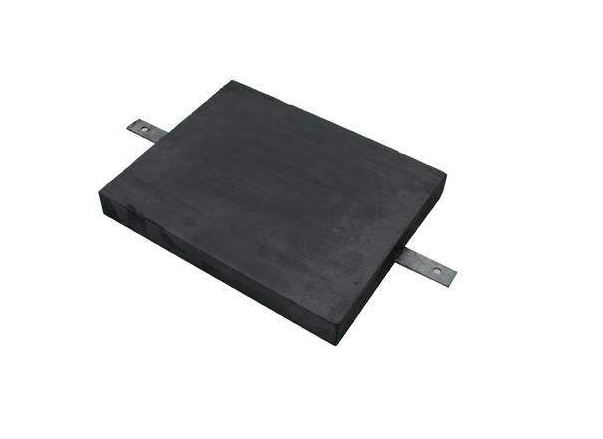

接地模块
     接地模块安装敷设方法析读

  2  水平接地体的安装:水平接地体多用于绕建筑四周的联合接地。安装时应将扁钢侧放敷设在地沟内(不应平放),顶部埋设深度距地面不小于0.6m.3  铜板接地体应垂直安装,顶部距地面的距离不小于0.6m,接地极间的距离不小于 5m 。3.4 自然接地体安装 1、利用钢筋混凝土桩基基础做接地体: 在作为防雷引下线的柱子(或者剪力墙内钢筋做引下线)位置处,将桩基础的抛头钢筋与承台梁主筋焊接,再与上面作为引下线的柱(或剪力墙)中钢筋焊接。在每一组桩基多于4根时,只须连接其四角桩基的钢筋作为防雷接地体。

    2利用钢筋混凝土板式基础做接地体1)利用无防水层底板的钢筋混凝土板式基础做接地时,将利用作为防雷引下线符合规定的柱主筋与底板的钢筋进行焊接连接。

  )利用有防水层板式基础的钢筋做接地体时,将符合规格和数量的可以用来做防雷引下线的柱内钢筋,在室外自然地面以下的适当位臵处,利用预埋连接板与外引的φmm镀锌圆钢或mmmm的镀锌扁钢相焊接做连接线。它与带防水层的钢筋混凝土板式基础接地装置连接。

    接地干线安装  接地干线(即接地母线)从引下线断线卡至接地体和连接垂直接地体之间的连接线。接地干线一般使用mmmm的镀锌扁钢制作。接地干线分为室内外连接。室外接地干线与支线一般安装在()。室内的接地干线多为明敷设,但部分设备连接的支线需经过地面也可以埋设在混凝土内。

    1)根据设计图纸要求进行定位放线,挖土。

  首先进行接地干线的调直、测位、打眼、煨弯,并将断接卡子及接地端子装好。然后将扁钢放入地沟内,扁钢应保持侧放,依次将扁钢在距接地体顶端大于50mm处与接地体用电焊焊接。焊接时应将扁钢拉直,将扁钢弯成弧形(或三角形)与接地钢管(或角钢)进行焊接。敷设完毕经隐蔽验收后,进行回填并压实。

     1) 室内接地线是供室内的电气设备接地使用,多数是明敷设,但也可以埋设在混凝土内。大部分表面电缆铺设在墙壁或客车框架和电缆上。

    2)保护套管埋设:在配合土建墙体及地面施工时,在设计要求的位置上,预埋保护套管或预留出接地干线保护套管孔。套管为方形套管,其规格应能保证接地干线的顺利贯通。

  )接地支持件固定:按照设计要求的位臵进行定位放线,固定支持件无设计要求时距地面mm~mm的高度处固定支持件。支持件的间距必须均匀,水平直线部分为0.5m~1.5m,垂直部分1.5m~3m,弯曲部分为0.3m~0.5m.固定支撑件的方法有埋入固定钩或支架、预留支架开孔后安装支架、用膨胀螺栓和射钉直接固定接地线等。

  1.接地线的敷设:将接地扁钢事先调直、打眼、煨弯加工后,将扁钢沿墙吊起,在支持件一端将扁钢固定住,接地线距墙面间隙应为10mm~15mm,过墙时穿过保护套管,接地干线在连接处进行焊接,末端预留或连接应符合设计规定。接地干线还应与建筑物结构中的预留钢筋连接。

  5)接地干线经过建筑物的伸缩(或沉降)缝时,如采用焊接固定,应将接地干线在过伸缩(或沉降)缝的一段做成弧形,或用φ12mm圆钢弯出弧形与扁钢焊接,也可以在接地线断开处用50mm2裸铜软绞线连接。

  3.为了连接临时接地线,在接地干线上需安装一些临时接地线柱,临时接地线柱的安装,应根据接地干线的敷设形式不同采用不同的安装形式。它常用于在接地电源上焊接镀锌锣,作为临时接地柱。

  明敷接地线的表面应涂以用15~100mm宽度相等的绿色和黄色相间的条纹。应在每个接地导体的全部长度上或仅在每个间隔或每个可到达的区域上作出标志。零线宜涂淡蓝色标志,在接地线引向建筑物的入口处和在检修用临时接地点处,均应标以接地标志。

  8)室内和室外接地干线之间的连接应用螺栓进行检测。接地干线应通过套管或孔用沥青亚麻布或建筑密封膏封堵。

  6.接地线与管道连接:接地线和给水管、排水管及其他输送非可燃体或非爆炸气体的金属管道连接时,应在靠近建筑物的进口处焊接。若接地线与管道不能直接焊接时,扁铁弯头定做,应用卡箍连接,卡箍的内表面应搪锡。应将管道的连接表面刮拭干净,镀锌扁铁弯头,安装完毕后涂沥青。管道上的阀门、水表、法兰等处应用裸线将其跨接。

  3  接地线与电气设备的连接 1) 电气设备的外壳上一般都有专用接地螺丝。用接地丝杠擦拭接触面,直到产生金属光泽,用锡将地线末端系上,并涂上中性凡士林油,然后连接螺丝并拧紧螺母。在有振动的地方,所有的接地螺钉都必须用弹簧垫圈填充。接地线如为扁钢,其孔眼必须用机械钻孔,不得用气焊开孔。

    2)电气设备如装在金属结构上面有可靠的金属接触时,接地线或接零线可直接焊在金属结构上。
