防雷接地模块安装敷设方法说明
建筑基础地面主体：基板钢筋铺设完成，根据设计要求进行地面施工。经检查确认后，可浇铸模具或混凝土；
(2)人工接地体：根据设计要求开挖沟槽，经检查确认后，冲进接地电极，铺设地下接地干线；

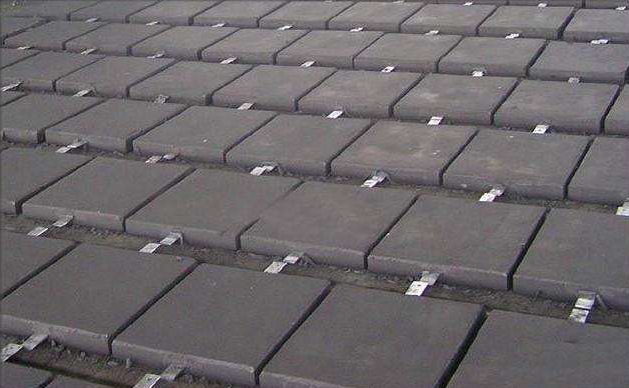

（3）接地模块：根据设计的位置开挖模块坑，并将地下接地TRUNK线引导至模块，检查确认后才能相互焊接；
4装置隐蔽：检查验收，以覆盖土壤回填定位线1，根据防雷装置的设计接地体位置进行线路。沿着接地体的线路，挖出接地体槽，以驱动接地体并铺设接地线圈。由于地层的表面层容易冻结，接地电阻会因冻结层而增加，并且接地层容易受到干扰和损坏，因此接地装置应埋在表层下方。接地体也应埋在土壤中。层电阻率低，是人们经常不能到达的地方。（水平埋设体不应小于1m深，并应部分覆盖绝缘层（50~80mm厚的沥青层）。）水平接地体加工：一般采用-40mm×40mm×4mm镀锌平板安装钢制人工接地主体1垂直接地体的安装：将接地体放在沟槽的中心线上，用大锤将接地体插入地面。顶部离地面不小于0.6米，间距不小于5米。地面应保持垂直，然后将镀锌扁钢拉直到槽内，扁钢和接地体应依次通过电焊焊接。扁钢应侧向放置而不是平坦的。扁钢与钢管连接的位置距离接地体顶部100mm。焊接时，扁钢被拉直。焊接后，去除涂层，刷涂沥青漆进行防腐处理，并引出接地线。到所需位置，留出足够的连接高度以供使用。
接地模块安装敷设方式分析
安装水平接地：水平接地多用于建筑物周围的联合接地。安装时，应在沟槽内安装平钢侧（不应平铺），深度不少于0.6m.3的铜板接地体应垂直安装在顶部，而且从顶部到地面的距离不应小于0.6米.接地极之间的距离不小于5米。安装天然接地体1处，以钢筋混凝土桩基为接地体：在柱的位置（或剪力墙中的钢条为导线）为防雷导线，桩基的铸头钢条与支撑台梁的主杆焊接，再与上面柱（或剪力墙）中的钢条焊接为导线。如果每组有4根以上的桩基，只有与四角桩基相连的钢条才能用作避雷土体。
(2)当采用钢筋混凝土板基础作为接地体时，1)当采用无防水层底板的钢筋混凝土板基础接地时，按规定作为防雷导线的柱的主筋将被焊接并与楼板的钢筋连接。
(2)采用防水层压板基础的钢筋作为接地节点时，符合防雷线路规格和数量的柱内钢筋应位于自然地面以下，预埋连接板采用φ12mm镀锌圆钢或-40mm×40mm镀锌钢板相焊接。一种接地装置，连接到带有防水层的钢筋混凝土板基础上。
24.4.2.5接地电源将接地电源（即接地母线）从下导体安装到接地体和垂直接地体之间的连接线上。接地干线一般由-40mm×4mm的镀锌扁钢制成。接地干线分为室内和室外连接。室外接地线和支线通常放置在沟槽中。房间内的接地干线大部分被覆盖，但连接支路的一些设备必须穿过地面或埋在混凝土中。具体安装方法如下：
1。室外接地干线敷设1）按设计图纸要求进行定位放线、开挖。
2）将接地干线拉直，测量位置，打眼，弯曲，安装断针和接线端子。然后将扁钢放入沟槽。扁钢应保持在侧面，扁钢与地体在地体顶部50毫米以上的距离处焊接。扁钢在焊接时应拉直，扁钢应弯曲成弧形（或三角形），并用接地钢管（或角钢）焊接。在铺设完成并隐藏验收后，回填和压实。
(2)室内接地干线敷设1)室内接地线用于室内电气设备的接地，大部分为露天铺设，但也可埋设在混凝土中。大多数地线布置在墙上或母线架和电缆的框架上。
(2)保护套管埋设：配合土墙和地面施工时，在设计要求的位置预埋保护套管或预留保护套管孔用于接地干线。套管为方形套管，其规格应能保证接地干线顺利通过。
3）固定接地支架：根据设计要求定位导线。未设计固定支架时，将支架固定在离地面250mm~300mm的高度。支撑构件间距必须一致，水平直线部分为0.5m~1.5m，垂直部分为1.5m~3m，弯曲部分为0.3m~0.5m。固定支撑件的方法是预嵌固定钩或托盘方法，预留支架孔安装后，支架方法，膨胀螺栓和钉子直接固定在接地线方法上。
4）接地线的敷设：接地扁钢经调直、钻孔、预弯后，沿墙吊装。扁钢固定在支撑件的一端。接地线与墙壁的间隙应为10-15毫米。穿墙时，钢套管必须与接地线电连接。主接地线应焊接在接头处，端部预留或连接应符合设计要求。接地干线也应与建筑结构中预留的钢筋连接。
(5)接地干线通过建筑物的伸缩（或沉降）接缝时，如采用焊接固定，接地干线必须在过伸缩（或沉降）接缝处形成弧形，或弯曲出弧线，用φ12mm圆钢焊接成扁钢。也可以在地线断裂处用50mm2裸露的铜软绞线连接。
6)为了连接临时接地线，必须在接地干线上安装一些临时接地线柱(也称为接地端子)。临时接地线柱的安装应根据接地干线的敷设形式采取不同的安装形式。在接地干线上经常采用焊接镀锌钳螺栓作为临时接地线柱的方法。
7)地线的表面须涂上相等于15毫米至100毫米宽度的绿色及黄色条纹。应在每个接地导体的完整长度上或仅在每个间隔或每个可访问部分上作出标记。中性线应涂上浅蓝色标志。在建筑物入口处和临时接地点进行维护时，中性线应涂上白色底漆，并贴上黑色接地标记。
8）室内接地干线与室外接地干线之间的连接应用螺栓连接检查。接地干线应通过套管或孔用沥青或建筑密封剂堵住。
9）接地线和管道连接（等电位连接）：接地线和供水管、排水管以及其他输送不可燃或非爆炸性气体的金属管道应焊接在建筑物入口附近。如果接地线和管道不能直接焊接，则线夹的内表面应镀锡。管道连接面安装后应刮干净，并涂沥青。管道上的水表和法兰阀门应采用裸铜线连接。
接地线和电气设备连接1）电气设备外壳一般有特殊的接地螺丝。将与接地螺丝的接触面擦净，直到金属光泽散发出来，将接地线末端挂锡，涂上中性的虫油，再将螺丝连接起来，拧紧螺母。所有接地螺钉在有振动时必须安装弹簧垫圈。如地线为平钢，则必须机械钻孔，不得用气体焊接。
2)如果电气设备与金属结构有可靠的金属接触，则可将接地线或零线直接焊接到金属结构上。
