石墨接地模块施工方法?

  一、石墨接地模块施工方法?
  a、低电阻接地模块可进行垂直埋置或水平埋置,埋置深度不宜小于0.6米,一般为0.8-1.0米;
  b、采用几个模块并联埋置时,模块间距不小于4米。如条件不允许,可适当减小,与此同时应减小计算模块用量时模块利用系数的取值。
  c、低电阻接地模块的极芯互相并联或与地线连接时,必须进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。焊接长度应不小于00米。不允许虚焊、漏焊。
  d、应扭暤接处清除焊渣,涂上一层沥青或防腐漆,以防极芯腐蚀。
  e、坑槽回填应采用细粒土为填料,不得用碎砖等建筑垃圾作回填料。回填时应分层操作,填30公分料后,适量加水并夯实。再填料,加水和夯实,直至与地表齐平。夯实时应注意既使模块与回填土,回填土与地层接触紧密,又不要损伤模块本身,回填完毕后再次浇水湿润。
  f、吸湿充分后,用地阻仪测量工频接地电阻,若未达到预期目标,应分析原因和采取弥补措施。
  g、在寒冷地区,模块应埋在冻土层以下。
  二、石墨接地模块的特性有哪些?
  a、的吸水保湿能力,可适应极其恶劣的干旱环境,接地效果稳定,不受季节影响。
  b、表面采用特殊纹理,使接地面积大于普通接地材料,降阻效果更加明显。
  c、所有材料成分均无毒无污染,不会对周围的环境造成污染。
  d、防腐蚀特性,被石墨接地模块包裹的金属电极,隔绝土壤中氧和水分与接地极的接触,从而大大降低金属电极的腐蚀速度,尤其是在盐碱土壤中使用,其效果更为明显,经过开挖试验,石墨接地体表面形成钢灰色的钝化膜,接地体无腐蚀迹象,并且钝化膜有进一步保护接地体免遭腐蚀的作用。可根据客户的要求,将模块中间的金属电极换成铜等耐腐蚀的高导电金属,从而了使用寿命。
  e、采用100T液压系统加工,抗压力强,适合长途运输。
  f、产品经过部门的认证。

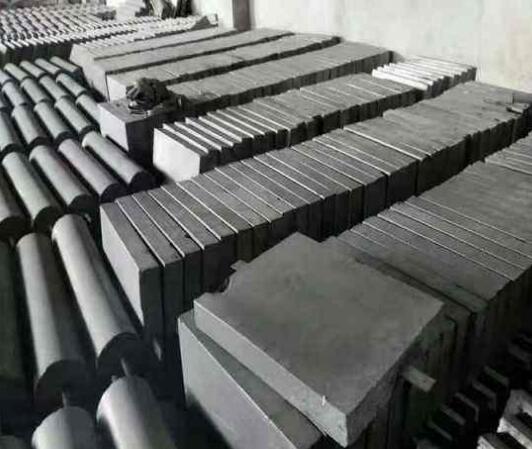

石墨接地模块
  三、石墨接地模块有什么作用?
  接地模块是一种以非金属材料为主的接地体,它由导电性与稳定性较好的非金属矿物质和电解物质组成,其特殊的形状增大了接地体本身的散流面积,接地电阻值低。同时还具有优良的吸湿保湿及改善周围土壤导电特性的能力,使接地电阻不断减小而趋于长期稳定。 在日常的防雷接地中其发挥的主要作用有以下3点:
  a、减少地电位反击:石墨接地模块的特殊材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域,当大电流冲击时,可降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率。也就是说石墨材质介于金属接地体和土壤之间,起承上启下的作用。
  b、接地电阻稳定:石墨接地模块不会因土地干旱或者潮湿电阻率忽上忽下。接地模块自身有很强的吸湿保湿能力,使它周围的土壤保持湿润,接地模块有效发挥导电作用;同时,接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响,因此能提供稳定的接地电阻。使用接地模块几乎周围土壤电阻率值恒定不变。
  c、降低接触电阻:石墨接地模块的石墨材料与土壤的物理结构相似,接地模块埋于地下能与土壤结合为一体,使石墨接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显著提高接地效率,减少地网占用土地面积。
  石墨接地模块有阴极保护造保护功能,因此,工程中推广使用石墨接地模块。需要注意的是,镀锌扁铁接地极尽管在投用初期,对阴极保护的影响不大,但不能代表长期运营后对阴极保护仍然影响不大。如果接地网得不到充分保护,时间长了之后,镀锌层根可能腐蚀殆尽,可能会漏失大量阴极保护电流,其对阴极保护的影响如何,还要通过跟踪调查才能确认。
  石墨接地模块的主体。3,石墨接地降阻模块的埋设地点应尽量避开有强腐蚀性物质的地方。遇到土壤较差其中的非金属材料与大地构成一个接触良好的整体。才可采用有于瓦格纳所采纳的从先导向回击通道过渡时的能量耗散值。(5)坑槽回填,不得采用砾砂,碎砖等作填料,而应采用细黏土,每层填土约30cm厚。利用蒸汽发电的常规岛。国内鳞片石墨出口下降,鳞片石墨出口量的急剧下降使国内鳞片石墨库存进一步积压,而受到经济危机的影响,国内钢材以及下游制品,耐火材料等产业均受到不同程度的影响。进入2009年以来2009年鳞片石墨需求因此也将下降5%左右的需求量。
