青岛接地模块技术标准外形尺寸参数-施工要求

  接地模块含有大量半导体元素和金属化合物,如钾,钙,铝,铁,钛等。采用100T液压系统加工,耐压,适合长途运输。表面采用特殊的纹理,使接地面积大于普通接地材料,降低电阻的效果更明显。这些金属化合物不仅具有良好的导电性,而且对接地装置也具有良好的阴极保护作用。它们在被水溶胀后被胶体凝胶包围,并且胶体胶体的空间充满部分水解的胶体。这些元素不会被地下水和雨水冲走,因此可以始终如一地保持电阻降低剂的导电性。导电离子无活动地穿透周围的土壤,紧密包围电极单元,提高使用寿命;特别是接地体在需要抵抗大电流或大浪涌电流(如电力工作场所,防雷接地)时,不适合使用铸造的非金属接地体。非金属接地体是无腐蚀的接地体。其稳定性,环境适应性和使用寿命是现有接地材料中最好的,不需要定期修改和维护。

  构建非金属接地模块所需的接地面积远小于传统的接地区域。但是,在不同的地质条件下,还必须确保足够的接地面积,以取得良好的效果。特别地,水平接地体可用于代替难以构造的垂直接地体(在山区和岩石区域等)。施工方便,可解决施工现场有限的问题,可节省大量金属材料,具有长期稳定性和稳定性,并具有良好的防腐性能。受气候影响较小。综合技术经济等。适用于不同的地质条件,在黑土,黄土,盐碱土,垃圾土,回填土,风化砂,细砂,粘土,山地,通过优质施工工艺可以达到良好的接地电阻降低效果

  石墨接地模块技术参数

  出现

  模型

  尺寸(mm)

  电极尺寸和长度(mm)

  重量(kg)

  广场

  模

  KLA_HX500F

  500×400×60

  镀锌扁钢,-40×4×740

  20

  KLA_HX600F

  600×400×60

  镀锌扁钢,-40×4×840

  二十四

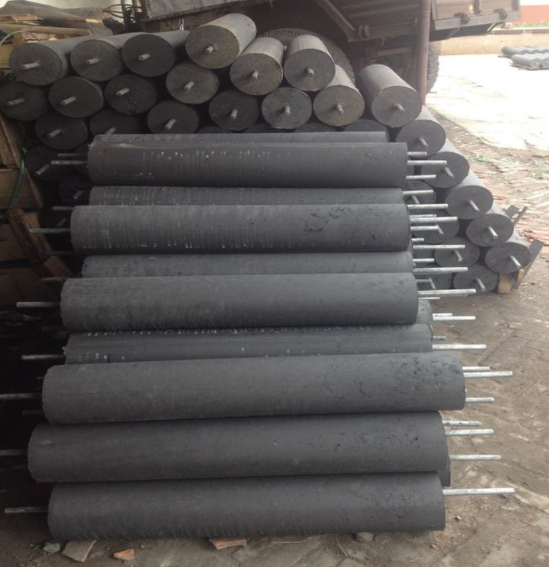

  圆柱

  模

  KLA_HX1508F

  Φ150×800

  铜包(或镀锌)圆钢,Φ12×1100

  三十

  KLA_HX1510F

  Φ150×1000

  镀锌钢管,Φ18×1300

  35

  KLA_HX1508M

  Φ150×800

  铜包(或镀锌)圆钢,Φ12×1100

  25

  梅花型

  模

  KLA_HX1510M

  Φ150×1000

  镀锌钢管,Φ18×1300

  三十

  KLA_HX2008M

  Φ200×800

  镀锌钢管,Φ26×1100

  35

  KLA_HX2010M

  Φ200×1000镀锌钢管,Φ26×1300

  40

  KLA_HX2613M

  Φ200×1300

  镀锌钢管,Φ26×1600

  52


  施工使用方法:

  1.接地模块的埋深应不小于0.8 m,高山地区应埋在冻土层以下。嵌入时,应注入足够的水分,使接地模块充分吸收水分,确保模块尽快达到良好的减阻效果。

  2.在有效长度范围内,选择将接地体埋设在土壤电阻率低的地方,深埋土壤电阻率高的区域。

  3.接地体的位置应远离人们经常移动的地方。否则,应采取措施防止电压危险。远离热源,尽量避免使用腐蚀性强的物质。

  4,根据工程实际需要,圆柱形和梅花形模块一般用于垂直埋设,也可以埋入适合地形的其他形式。

  5.方形接地模块通常用于水平嵌入。在水平接地沟的底部挖出600mm×400mm的方坑。凹坑的底部与水平接地沟槽的底部处于同一平面。在凹坑底部放置3厘米的细土或离子缓释剂,将接地模块平放在凹坑底部,并将两端的金属芯焊接到水平扁钢上。如果条件允许,应妥善埋葬。在土壤条件差的情况下,降低接触电阻和增加接地体的流动面积是有效的。它可与离子缓释剂一起使用。每个接地模块配备25kg离子缓释剂。

  6.接地模块的埋地距离应大于4米。当布置混合时,水平接地体与垂直接地体之间的距离应大于4米。

  7,模块之间的连接材料应采用耐腐蚀金属材料制成,焊接时应保证接地系统埋设部分的连接牢固可靠。应使用搭接焊。搭接接头的长度不应小于扁钢宽度的2倍,并应采用多边形焊接。如果垂直模块钢芯是圆管或圆钢,则应连接扁钢,以便与钢芯有效接合,并在钢芯两侧焊接钢头。建议焊缝长度不小于80mm,不允许焊接或漏焊。

  8.必须仔细清洁焊渣,并在焊接部位涂上沥青或其他防腐材料,以防止腐蚀。

  9.回填原土或表土,应确保接地体周围至少30-50cm的细土。如有必要,将水充分填满,使其完全固化。
接地模块
